极片电阻仪

结合高精度压力控制、厚度和电阻测试系统，采用双平面可控压圆盘电极电阻法测试极片的整体穿透内阻，包含涂层电阻、涂层与集流体接触电阻以及集流体电阻的总和，可用于极片配方开发和工艺稳定性监控。

应用领域： 材料评估、工艺评估、电芯失效分析。

主要特点：
1、创造性极片电阻测试新方法，评估极片导电网络均匀性；
2、全自动测试软件，参数自由设置，一键开启；
3、实时监控并输出压力、压强、环境温度、环境湿度、厚度、电阻、电阻率、电导率、压实密度等参数曲线，并自动保存测试数据。
4、配备经第三方计量院校准的标准厚度块和电阻块。
获取产品报价
010-62059894
拨打全国热线电话
 资料下载
产品详情


主要产品

一、型号  BER2100

       电极电阻（电导率）能显 影响电池的各项基本性能，不仅限于电池的功率性能（内阻），而且影响电池的可靠性以及安全性能。通过测量电极电咀、可以较好地评价电极制作过程中电子导电网络的性能
       或电极微观结构的均匀性，从而帮助我们研究和改进 合电极的配方以及混合、涂布和辊压工艺的控制参数。


       BER系列极片电阻仪采用上下平面可控压探头直接测 极片，获得极片厚度方向的整体电咀及阻率，包括探头与涂层的接触电阻、涂层电阻、涂层与集流体接触电阻、集流体电阻。
       针对复合电极媵片设计的双平面可控压高电导率探头、微米级平整表面处理保证测量精度；高精电阻分所率、附带校准模块确保获得稔定可靠的测虽结果。


       BER 多功能极片电阻分折方法在电极过程监控中的作用如下：

  1. 对浆料从 拌、涂布到辊压过程的喼定性进行综合评价，有助于提前识别导电剂的团聚问题；

  2. 硅碳混合负极的混合均匀性的异常识别；

  3. 评估不同主材配方的电子导电性；

  4. 评估不同导电剂配方的电子导电性；

  5.  评估集流体功能 余层的电子导电性；

  6. 电池导电网络的失效分析；

  7. 针对化成后正负极表面的接触电阻分析。

参 数：

         电阻测量范围：1uΩ~3.1KΩ，
         电阻测量精度：±0.5%F.S，
         压力 /压强测量范围：50~600Kg/5~60MPa，
         压力 /压强测量精度：±0.3％ F.S，
         厚度测量范围：0--5mm，
         厚度测量分辨率/精度：0.1um/±1um，
         温湿度测量范围：0~50℃、20~90％RH，
         温湿度测量精度：±2℃、±5%RH，
         电源：200~240w50~60Hz，
         功率：50W/450W，
         尺寸：355x320x550mm/355x320x800mm。


二、BER2100，施压方式：气缸，可测试参数：电阻、压力、温湿度；

       BER2200，施压方式：气缸，可测试参数：电阻、电阻率、电导率、压力、压强、温湿度；

       BER2300，

       电极电阻（电导率）能显 影响电池的各项基本性能，不仅限于电池的功率性能（内阻），而且影响电池的可靠性以及安全性能。通过测量电极电咀、可以较好地评价电极制作过程中电子导电网络的性能或电
       极微观结构的均匀性，从而帮助我们研究和改进 合电极的配方以及混合、涂布和辊压工艺的控制参数。


       BER系列极片电阻仪采用上下平面可控压探头直接测 极片，获得极片厚度方向的整体电咀及电阻率，包括探头与涂层的接触电阻、涂层电阻、涂层与集流体接触电阻、集流体电阻。针对复合电极媵片设计的
       双平面可控压高电导率探头、微米级平整表面处理保证测量精度；高精电阻分所率、附带校准模块确保获得稔定可靠的测虽结果。

       BER 多功能极片电阻分折方法在电极过程监控中的作用如下：


  1.          对浆料从 拌、涂布到辊压过程的喼定性进行综合评价，有助于提前识别导电剂的团聚问题；

  2.          硅碳混合负极的混合均匀性的异常识别；

  3.         评估不同主材配方的电子导电性；

  4.         评估不同导电剂配方的电子导电性；

  5.         评估集流体功能 余层的电子导电性；

  6.         电池导电网络的失效分析；

  7.         针对化成后正负极表面的接触电阻分析。

参 数：

         电阻测量范围：1uΩ~3.1KΩ，
         电阻测量精度：±0.5%F.S，
         压力 /压强测量范围：50~600Kg/5~60MPa，
         压力 /压强测量精度：±0.3％ F.S，
         厚度测量范围：0--5mm，
         厚度测量分辨率/精度：0.1um/±1um，
         温湿度测量范围：0~50℃、20~90％RH，
         温湿度测量精度：±2℃、±5%RH，
         电源：200~240w50~60Hz，
         功率：50W/450W，
         尺寸：355x320x550mm/355x320x800mm。

三、BER2100

       电极电阻（电导率）能显 影响电池的各项基本性能，不仅限于电池的功率性能（内阻），而且影响电池的可靠性以及安全性能。通过测量电极电咀、可以较好地评价电极制作过程中电子导电网络的性能
       或电极微观结构的均匀性，从而帮助我们研究和改进 合电极的配方以及混合、涂布和辊压工艺的控制参数。

       BER系列极片电阻仪采用上下平面可控压探头直接测 极片，获得极片厚度方向的整体电咀及电阻率，包括探头与涂层的接触电阻、涂层电阻、涂层与集流体接触电阻、集流体电阻。针对复合电极媵片
       设计的双平面可控压高电导率探头、微米级平整表面处理保证测量精度；高精电阻分所率、附带校准模块确保获得稔定可靠的测虽结果。

       BER 多功能极片电阻分折方法在电极过程监控中的作用如下：


  1.          对浆料从 拌、涂布到辊压过程的喼定性进行综合评价，有助于提前识别导电剂的团聚问题；

  2.          硅碳混合负极的混合均匀性的异常识别；

  3.         评估不同主材配方的电子导电性；

  4.          评估不同导电剂配方的电子导电性；

  5.          评估集流体功能 余层的电子导电性；

  6.          电池导电网络的失效分析；

  7.        针对化成后正负极表面的接触电阻分析。

参 数：

         电阻测量范围：1uΩ~3.1KΩ，
         电阻测量精度：±0.5%F.S，
         压力 /压强测量范围：50~600Kg/5~60MPa，
         压力 /压强测量精度：±0.3％ F.S，
         厚度测量范围：0--5mm，
         厚度测量分辨率/精度：0.1um/±1um，
         温湿度测量范围：0~50℃、20~90％RH，
         温湿度测量精度：±2℃、±5%RH，
         电源：200~240w50~60Hz，
         功率：50W/450W，
         尺寸：355x320x550mm/355x320x800mm。


四、BER2100，施压方式：气缸，可测试参数：电阻、压力、温湿度；

       BER2200，施压方式：气缸，可测试参数：电阻、电阻率、电导率、压力、压强、温湿度

       BER2300，施压方式：伺服电机，可测试参数：电阻、电阻率、电导率、压力、压强、温湿度

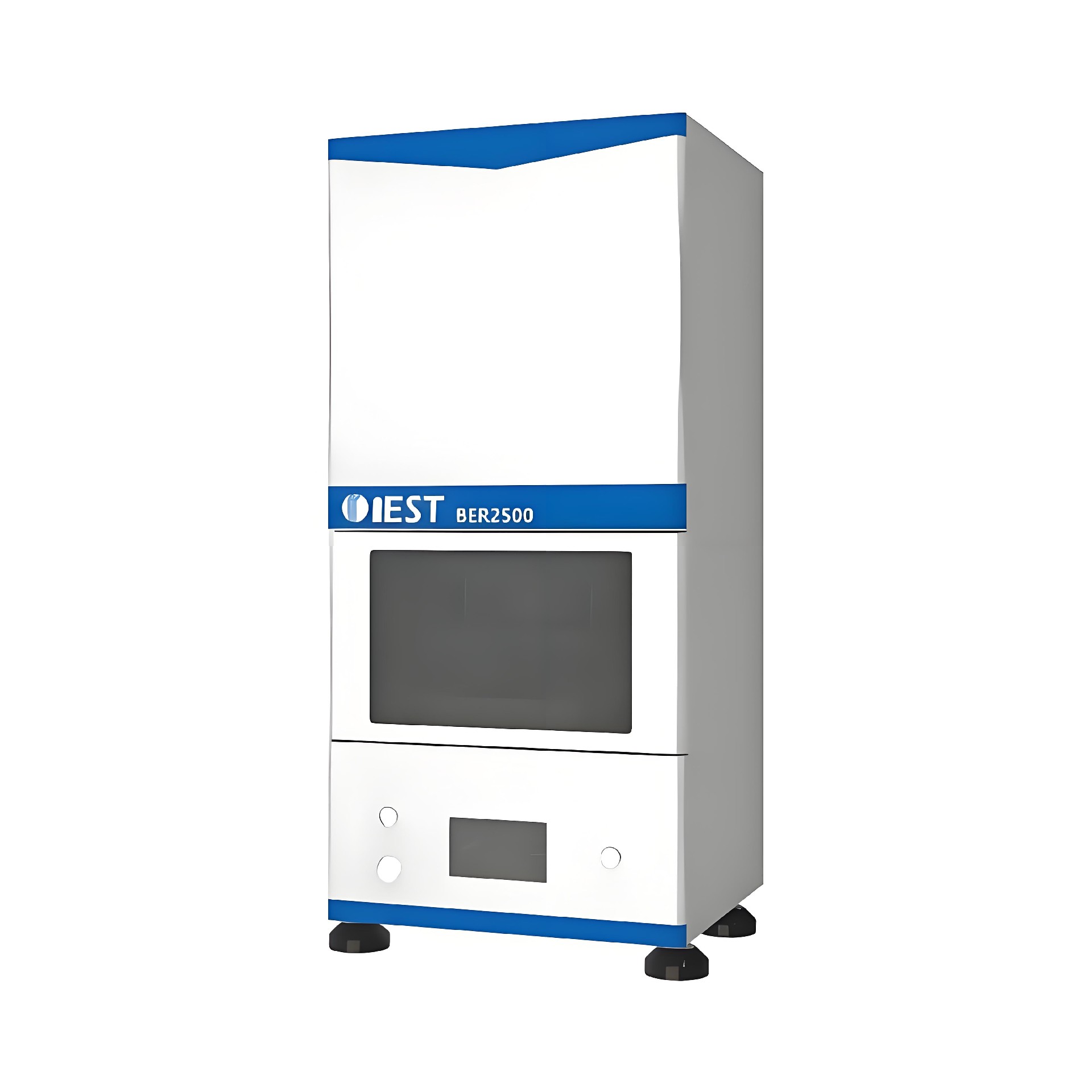

       BER2500，施压方式：伺服电机，可测试参数：电阻、电阻率、电导率、压力、压强、温湿度

        电极电阻（电导率）能显 影响电池的各项基本性能，不仅限于电池的功率性能（内阻），而且影响电池的可靠性以及安全性能。通过测量电极电咀、可以较好地评价电极制作过程中电子导电网络的性能
       或电极微观结构的均匀性，从而帮助我们研究和改进 合电极的配方以及混合、涂布和辊压工艺的控制参数。

       BER系列极片电阻仪采用上下平面可控压探头直接测 极片，获得极片厚度方向的整体电咀及电阻率，包括探头与涂层的接触电阻、涂层电阻、涂层与集流体接触电阻、集流体电阻。针对复合电极媵片
       设计的双平面可控压高电导率探头、微米级平整表面处理保证测量精度；高精电阻分所率、附带校准模块确保获得稔定可靠的测虽结果。


       BER 多功能极片电阻分折方法在电极过程监控中的作用如下：


  1.          对浆料从 拌、涂布到辊压过程的喼定性进行综合评价，有助于提前识别导电剂的团聚问题；

  2.          硅碳混合负极的混合均匀性的异常识别；

  3.          评估不同主材配方的电子导电性；

  4.          评估不同导电剂配方的电子导电性；

  5.          评估集流体功能 余层的电子导电性；

  6.          电池导电网络的失效分析；

  7.          针对化成后正负极表面的接触电阻分析。

参 数：

         电阻测量范围：1uΩ~3.1KΩ，
         电阻测量精度：±0.5%F.S，
         压力 /压强测量范围：50~600Kg/5~60MPa，
         压力 /压强测量精度：±0.3％ F.S，
         厚度测量范围：0--5mm，
         厚度测量分辨率/精度：0.1um/±1um，
         温湿度测量范围：0~50℃、20~90％RH，
         温湿度测量精度：±2℃、±5%RH，
         电源：200~240w50~60Hz，
         功率：50W/450W，
         尺寸：355x320x550mm/355x320x800mm。
